Bibliothek TFT_eSPI – Projekte für Arduino und ESP32-Mikrocontroller

Lesezeit: 5 Minuten

Inhalt

Ziele des Projekts
Verwendete Hardware
Konfiguration der Mikrocontroller
DHT-Messwerte grafisch darstellen
- TFT 320x240 Pixel
- TFT 480x320 Pixel
Quellen

Ziele des Projekts

Einführung in die ⇒Bibliothek TFT_eSPI
Nutzung eines grafischen Elements zur Anzeige der Messwerte eines DHT-Sensors

Verwendete Hardware

TFT-Display mit 160x128 Pixeln (nur Beispielprogramm)
TFT-Display mit 320x240 Pixeln
TFT-Display mit 480x320 Pixeln
ESP32-Wroom oder Wemos D1 Mini/NodeMCU

Konfiguration der Mikrocontroller

DHT-Messwerte grafisch darstellen

Bei manchen TFT-Displays sind die Farben invertiert: schwarz = weiß und weiß = schwarz

Die korrekten Farben werden mit

 tft.init();
 tft.invertDisplay(1);

1 2	tft.init(); tft.invertDisplay(1);

hergestellt.

Zusätzliche Bibliothek installieren:

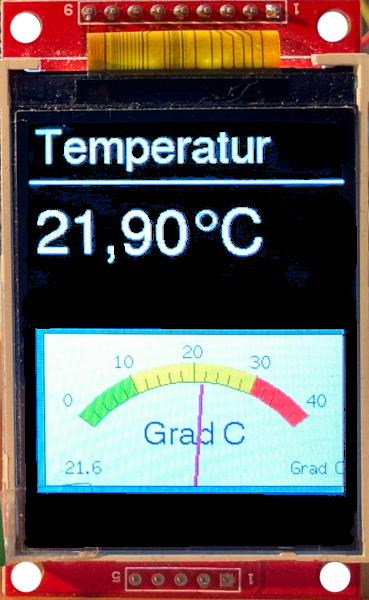

TFT 320x240 Pixel

Programm mit ⇒Adafruit-Schrift, nutzt das ⇒GFXcanvas-Konzept

#include "DHT.h"
#include "TFT_eSPI.h"
#include "TFT_eWidget.h"
#include "Adafruit_GFX.h"
#include "Fonts/FreeSans18pt7b.h"
#include "Fonts/FreeSerif24pt7b.h"

// DHT-Pin anpassen
int SENSOR_DHT = D3;

// Sensortyp festlegen
// DHT22
// #define SensorTyp DHT22

// DHT11
#define SensorTyp DHT11

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Objekt der Bibliothek TFT_eSPI erstellen
TFT_eSPI tft = TFT_eSPI();

// Objekt des Widgets erstellen
MeterWidget dhtTemperatur = MeterWidget(&tft);

// Wartezeit bis zur nächsten Messung
int Wartezeit = 2000;

// GFXcanvas-Objekt erstellen: tft.width() = Breite des TFTs, Höhe 100 Pixel
GFXcanvas1 Bereich(tft.width(), 120);

void setup()
{
  // Sensor starten
  dht.begin();

  // tft starten
  tft.init();

  tft.setRotation(2);
  tft.fillScreen(TFT_BLACK);

  Serial.begin(9600);

  // rot: Start-Ende in %, gelb: Start-Ende in %, orange: Start-Ende in %, grün: Start-Ende in %
  dhtTemperatur.setZones(75, 100, 0, 0, 25, 75, 0, 25);

  // PositionX, PositionY, maximaler Wert, Text, Zahlen Skala
  dhtTemperatur.analogMeter(5, 160, 40, "Grad C", "0", "10", "20", "30", "40");
}

void loop()
{
  // Temperatur lesen
  float Temperatur = dht.readTemperature();

  // in String umwandeln replace -> . durch , ersetzen
  String TemperaturMesswert = String(Temperatur);
  TemperaturMesswert.replace(".", ",");

  // GFXcanvas schwarzer Hintergrund
  Bereich.fillScreen(0x0000);
  Bereich.setFont(&FreeSans18pt7b);
  Bereich.setCursor(5, 30);
  Bereich.print("Temperatur");

  // Trennlinien
  Bereich.drawFastHLine(1, 45, tft.width(), TFT_WHITE);
  Bereich.drawFastHLine(1, 46, tft.width(), TFT_WHITE);

  Bereich.setFont(&FreeSerif24pt7b);
  Bereich.setCursor(5, 100);
  Bereich.print(TemperaturMesswert + " ");

  // ° Gradzeichen als Kreis, Schrift beinhaltet keine Sonderzeichen
  Bereich.drawCircle(125, 75, 6, TFT_WHITE);
  Bereich.drawCircle(125, 75, 7, TFT_WHITE);
  Bereich.print(" C");

  // GFXcanvas anzeigen
  // x, y, Zwischenspeicher, Breite, Höhe, Vordergrundfarbe, Hintergrundfarbe
  tft.drawBitmap(0, 0, Bereich.getBuffer(), Bereich.width(), Bereich.height(), 0xFFFF, 0x0000);

  /*
     übergebene Werte
     Minimum Temperatur (0.0)
     Maximum Temperatur (40.0)
     Minimum Temperatur (0.0)
     Maximum Temperatur (40.0)
    */
  Temperatur = WertBerechnen(Temperatur, (float)0.0, (float)40.0, (float)0.0, (float)40.0);
  dhtTemperatur.updateNeedle(Temperatur, 0);
  delay(Wartezeit);
}

float WertBerechnen(float ip, float ipmin, float ipmax, float tomin, float tomax)
{
  return tomin + (((tomax - tomin) * (ip - ipmin)) / (ipmax - ipmin));
}

100

#include “DHT.h”

#include “TFT_eSPI.h”

#include “TFT_eWidget.h”

#include “Adafruit_GFX.h”

#include “Fonts/FreeSans18pt7b.h”

#include “Fonts/FreeSerif24pt7b.h”

// DHT-Pin anpassen

int SENSOR_DHT = D3;

// Sensortyp festlegen

// DHT22

// #define SensorTyp DHT22

// DHT11

#define SensorTyp DHT11

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// Objekt der Bibliothek TFT_eSPI erstellen

TFT_eSPI tft = TFT_eSPI();

// Objekt des Widgets erstellen

MeterWidget dhtTemperatur = MeterWidget(&tft);

// Wartezeit bis zur nächsten Messung

int Wartezeit = 2000;

// GFXcanvas-Objekt erstellen: tft.width() = Breite des TFTs, Höhe 100 Pixel

GFXcanvas1 Bereich(tft.width(), 120);

void setup()

{

// Sensor starten

dht.begin();

// tft starten

tft.init();

tft.setRotation(2);

tft.fillScreen(TFT_BLACK);

Serial.begin(9600);

// rot: Start-Ende in %, gelb: Start-Ende in %, orange: Start-Ende in %, grün: Start-Ende in %

dhtTemperatur.setZones(75, 100, 0, 0, 25, 75, 0, 25);

// PositionX, PositionY, maximaler Wert, Text, Zahlen Skala

dhtTemperatur.analogMeter(5, 160, 40, “Grad C”, “0”, “10”, “20”, “30”, “40”);

}

void loop()

{

// Temperatur lesen

float Temperatur = dht.readTemperature();

// in String umwandeln replace -> . durch , ersetzen

String TemperaturMesswert = String(Temperatur);

TemperaturMesswert.replace(“.”, “,”);

// GFXcanvas schwarzer Hintergrund

Bereich.fillScreen(0x0000);

Bereich.setFont(&FreeSans18pt7b);

Bereich.setCursor(5, 30);

Bereich.print(“Temperatur”);

// Trennlinien

Bereich.drawFastHLine(1, 45, tft.width(), TFT_WHITE);

Bereich.drawFastHLine(1, 46, tft.width(), TFT_WHITE);

Bereich.setFont(&FreeSerif24pt7b);

Bereich.setCursor(5, 100);

Bereich.print(TemperaturMesswert + ” ”);

// ° Gradzeichen als Kreis, Schrift beinhaltet keine Sonderzeichen

Bereich.drawCircle(125, 75, 6, TFT_WHITE);

Bereich.drawCircle(125, 75, 7, TFT_WHITE);

Bereich.print(“ C”);

// GFXcanvas anzeigen

// x, y, Zwischenspeicher, Breite, Höhe, Vordergrundfarbe, Hintergrundfarbe

tft.drawBitmap(0, 0, Bereich.getBuffer(), Bereich.width(), Bereich.height(), 0xFFFF, 0x0000);

übergebene Werte

Minimum Temperatur (0.0)

Maximum Temperatur (40.0)

Minimum Temperatur (0.0)

Maximum Temperatur (40.0)

Temperatur = WertBerechnen(Temperatur, (float)0.0, (float)40.0, (float)0.0, (float)40.0);

dhtTemperatur.updateNeedle(Temperatur, 0);

delay(Wartezeit);

}

float WertBerechnen(float ip, float ipmin, float ipmax, float tomin, float tomax)

{

return tomin + (((tomax - tomin) * (ip - ipmin)) / (ipmax - ipmin));

}

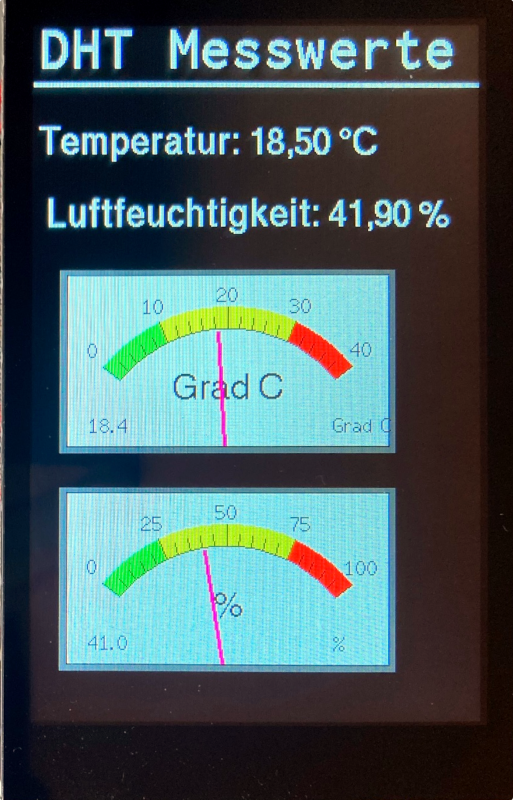

TFT 480x320 Pixel

Programm mit Adafruit-Schrift und ⇒GFXcanvas-Konzept :

#include "DHT.h"
#include "TFT_eSPI.h"
#include "TFT_eWidget.h"
#include "Adafruit_GFX.h"
#include "Fonts/FreeSerif24pt7b.h"

// DHT-Pin anpassen
int SENSOR_DHT = 15;

// Sensortyp festlegen
// DHT22
// #define SensorTyp DHT22

// DHT11
#define SensorTyp DHT22

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Objekt der Bibliothek TFT-eSPI erstellen
TFT_eSPI tft = TFT_eSPI();

// Objekte des Widgets erstellen
MeterWidget dhtTemperatur = MeterWidget(&tft);
MeterWidget dhtLuftfeuchtigkeit = MeterWidget(&tft);

// Wartezeit bis zur nächsten Messung
int Wartezeit = 2000;

GFXcanvas1 Bereich(tft.width(), 170);

void setup()
{
  // Sensor starten
  dht.begin();

  // tft starten
  tft.init();

  tft.setRotation(0);

  // wenn die Farben invertiert sind
  // weiß = schwarz, schwarz = weiss ...
  // wenn nicht: Zeile mit // versehen
  tft.invertDisplay(1);

  tft.fillScreen(TFT_BLACK);

  Serial.begin(9600);

  // rot: Start-Ende in %, gelb: Start-Ende in %, orange: Start-Ende in %, grün: Start-Ende in %
  dhtTemperatur.setZones(75, 100, 0, 0, 25, 75, 0, 25);
  dhtLuftfeuchtigkeit.setZones(0, 100, 0, 0, 25, 75, 0, 25);

  // PositionX, PositionY, maximaler Wert, Text, Zahlen Skala
  dhtTemperatur.analogMeter(20, 170, 40, "Grad C", "0", "10", "20", "30", "40");
  dhtLuftfeuchtigkeit.analogMeter(20, 320, 100, "%", "0", "25", "50", "75", "100");
}

void loop()
{
  // Temperatur lesen
  float Temperatur = dht.readTemperature();

  // in String umwandeln replace -> . durch , ersetzen
  String TemperaturMesswert = String(Temperatur);
  TemperaturMesswert.replace(".", ",");

  // Luftfeuchtigkeit lesen
  float Luftfeuchtigkeit = dht.readHumidity();

  // in String umwandeln replace -> . durch , ersetzen
  String LuftfeuchtigkeitMesswert = String(Luftfeuchtigkeit);
  LuftfeuchtigkeitMesswert.replace(".", ",");

  // GFXcanvas
  Bereich.fillScreen(0x0000);

  // Schriftart festlegen
  Bereich.setFont(&FreeSerif24pt7b);

  Bereich.setCursor(5, 30);
  Bereich.print("DHT Messwerte");

  // Trennlinien
  Bereich.drawFastHLine(1, 50, tft.width(), TFT_WHITE);
  Bereich.drawFastHLine(1, 51, tft.width(), TFT_WHITE);
  Bereich.drawFastHLine(1, 52, tft.width(), TFT_WHITE);

  Bereich.setCursor(5, 100);
  Bereich.print(TemperaturMesswert + " ");

  // ° Gradzeichen als Kreis, Schrift beinhaltet keine Sonderzeichen
  Bereich.drawCircle(125, 75, 6, TFT_WHITE);
  Bereich.drawCircle(125, 75, 7, TFT_WHITE);
  Bereich.print(" C");
  Bereich.setCursor(5, 150);
  Bereich.print(LuftfeuchtigkeitMesswert + " %");

  // Canvas anzeigen
  // x, y, Zwischenspeicher, Breite, Höhe, Vordergrundfarbe, Hintergrundfarbe
  tft.drawBitmap(0, 0, Bereich.getBuffer(), Bereich.width(), Bereich.height(), 0xFFFF, 0x0000);

  Temperatur = WertBerechnen(Temperatur, (float)0.0, (float)40.0, (float)0.0, (float)40.0);
  Luftfeuchtigkeit = WertBerechnen(Luftfeuchtigkeit, (float)0.0, (float)100.0, (float)0.0, (float)100.0);

  dhtTemperatur.updateNeedle(Temperatur, 0);
  dhtLuftfeuchtigkeit.updateNeedle(Luftfeuchtigkeit, 0);
  delay(Wartezeit);
}

float WertBerechnen(float ip, float ipmin, float ipmax, float tomin, float tomax) {
  return tomin + (((tomax - tomin) * (ip - ipmin)) / (ipmax - ipmin));
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

#include “DHT.h”

#include “TFT_eSPI.h”

#include “TFT_eWidget.h”

#include “Adafruit_GFX.h”

#include “Fonts/FreeSerif24pt7b.h”

// DHT-Pin anpassen

int SENSOR_DHT = 15;

// Sensortyp festlegen

// DHT22

// #define SensorTyp DHT22

// DHT11

#define SensorTyp DHT22

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// Objekt der Bibliothek TFT-eSPI erstellen

TFT_eSPI tft = TFT_eSPI();

// Objekte des Widgets erstellen

MeterWidget dhtTemperatur = MeterWidget(&tft);

MeterWidget dhtLuftfeuchtigkeit = MeterWidget(&tft);

// Wartezeit bis zur nächsten Messung

int Wartezeit = 2000;

GFXcanvas1 Bereich(tft.width(), 170);

void setup()

{

// Sensor starten

dht.begin();

// tft starten

tft.init();

tft.setRotation(0);

// wenn die Farben invertiert sind

// weiß = schwarz, schwarz = weiss …

// wenn nicht: Zeile mit // versehen

tft.invertDisplay(1);

tft.fillScreen(TFT_BLACK);

Serial.begin(9600);

// rot: Start-Ende in %, gelb: Start-Ende in %, orange: Start-Ende in %, grün: Start-Ende in %

dhtTemperatur.setZones(75, 100, 0, 0, 25, 75, 0, 25);

dhtLuftfeuchtigkeit.setZones(0, 100, 0, 0, 25, 75, 0, 25);

// PositionX, PositionY, maximaler Wert, Text, Zahlen Skala

dhtTemperatur.analogMeter(20, 170, 40, “Grad C”, “0”, “10”, “20”, “30”, “40”);

dhtLuftfeuchtigkeit.analogMeter(20, 320, 100, “%”, “0”, “25”, “50”, “75”, “100”);

}

void loop()

{

// Temperatur lesen

float Temperatur = dht.readTemperature();

// in String umwandeln replace -> . durch , ersetzen

String TemperaturMesswert = String(Temperatur);

TemperaturMesswert.replace(“.”, “,”);

// Luftfeuchtigkeit lesen

float Luftfeuchtigkeit = dht.readHumidity();

// in String umwandeln replace -> . durch , ersetzen

String LuftfeuchtigkeitMesswert = String(Luftfeuchtigkeit);

LuftfeuchtigkeitMesswert.replace(“.”, “,”);

// GFXcanvas

Bereich.fillScreen(0x0000);

// Schriftart festlegen

Bereich.setFont(&FreeSerif24pt7b);

Bereich.setCursor(5, 30);

Bereich.print(“DHT Messwerte”);

// Trennlinien

Bereich.drawFastHLine(1, 50, tft.width(), TFT_WHITE);

Bereich.drawFastHLine(1, 51, tft.width(), TFT_WHITE);

Bereich.drawFastHLine(1, 52, tft.width(), TFT_WHITE);

Bereich.setCursor(5, 100);

Bereich.print(TemperaturMesswert + ” ”);

// ° Gradzeichen als Kreis, Schrift beinhaltet keine Sonderzeichen

Bereich.drawCircle(125, 75, 6, TFT_WHITE);

Bereich.drawCircle(125, 75, 7, TFT_WHITE);

Bereich.print(“ C”);

Bereich.setCursor(5, 150);

Bereich.print(LuftfeuchtigkeitMesswert + ” %”);

// Canvas anzeigen

// x, y, Zwischenspeicher, Breite, Höhe, Vordergrundfarbe, Hintergrundfarbe

tft.drawBitmap(0, 0, Bereich.getBuffer(), Bereich.width(), Bereich.height(), 0xFFFF, 0x0000);

Temperatur = WertBerechnen(Temperatur, (float)0.0, (float)40.0, (float)0.0, (float)40.0);

Luftfeuchtigkeit = WertBerechnen(Luftfeuchtigkeit, (float)0.0, (float)100.0, (float)0.0, (float)100.0);

dhtTemperatur.updateNeedle(Temperatur, 0);

dhtLuftfeuchtigkeit.updateNeedle(Luftfeuchtigkeit, 0);

delay(Wartezeit);

}

float WertBerechnen(float ip, float ipmin, float ipmax, float tomin, float tomax) {

return tomin + (((tomax - tomin) * (ip - ipmin)) / (ipmax - ipmin));

}

Programm mit der Bibliothek U8g2_for_TFT_eSPI

Die Bibliothek kann nicht über die Bibliotheksverwaltung installiert werden, sie muss heruntergeladen

https://github.com/Bodmer/U8g2_for_TFT_eSPI

und mit

Sketch -> Bibliothek einbinden -> zip-Bibliothek hinzufügen

installiert werden.

#include "DHT.h"
#include "TFT_eSPI.h"
#include "TFT_eWidget.h"

// https://github.com/Bodmer/U8g2_for_TFT_eSPI
#include "U8g2_for_TFT_eSPI.h"

// DHT-Pin anpassen
int SENSOR_DHT = 15;

// Sensortyp festlegen
// DHT22
// #define SensorTyp DHT22

// DHT11
#define SensorTyp DHT22

// Sensor einen Namen zuweisen
DHT dht(SENSOR_DHT, SensorTyp);

// Objekt der Bibliothek TFT_eSPI erstellen
TFT_eSPI tft = TFT_eSPI();

// Objekte des Widgets erstellen
MeterWidget dhtTemperatur = MeterWidget(&tft);
MeterWidget dhtLuftfeuchtigkeit = MeterWidget(&tft);

// Wartezeit bis zur nächsten Messung
int Wartezeit = 20000;

// Objekt für Schriften von U8g2 (u8g2Schriften)
U8g2_for_TFT_eSPI u8g2Schriften;

void setup()
{
  // Schriften von u8g2 tft zuordnen
  u8g2Schriften.begin(tft);

  // Sensor starten
  dht.begin();

  // tft starten
  tft.init();

  // wenn die Farben invertiert sind
  // weiß = schwarz, schwarz = weiss ...
  // wenn nicht: Zeile mit // versehen
  tft.invertDisplay(1);

  tft.setRotation(0);
  tft.fillScreen(TFT_BLACK);

  Serial.begin(9600);

  // rot: Start-Ende in %, gelb: Start-Ende in %, orange: Start-Ende in %, grün: Start-Ende in %
  dhtTemperatur.setZones(75, 100, 0, 0, 25, 75, 0, 25);
  dhtLuftfeuchtigkeit.setZones(0, 100, 0, 0, 25, 75, 0, 25);

  // PositionX, PositionY, maximaler Wert, Text, Zahlen Skala
  dhtTemperatur.analogMeter(20, 170, 40, "Grad C", "0", "10", "20", "30", "40");
  dhtLuftfeuchtigkeit.analogMeter(20, 320, 100, "%", "0", "25", "50", "75", "100");

  u8g2Schriften.setCursor(5, 30);
  u8g2Schriften.setForegroundColor(TFT_WHITE);
  u8g2Schriften.setBackgroundColor(TFT_BLACK);

  u8g2Schriften.setFont(u8g2_font_inb27_mf);
  u8g2Schriften.print("DHT Messwerte");

  // Trennlinien
  tft.drawFastHLine(1, 40, tft.width(), TFT_WHITE);
  tft.drawFastHLine(1, 41, tft.width(), TFT_WHITE);
  tft.drawFastHLine(1, 42, tft.width(), TFT_WHITE);
}

void loop()
{
  // Temperatur lesen
  float Temperatur = dht.readTemperature();

  // in String umwandeln replace -> . durch , ersetzen
  String TemperaturMesswert = String(Temperatur);
  TemperaturMesswert.replace(".", ",");

  // Luftfeuchtigkeit lesen
  float Luftfeuchtigkeit = dht.readHumidity();

  // in String umwandeln replace -> . durch , ersetzen
  String LuftfeuchtigkeitMesswert = String(Luftfeuchtigkeit);
  LuftfeuchtigkeitMesswert.replace(".", ",");

  // nur Anzeige Temperatur/Luftfeuchtigkeit löschen
  tft.fillRect(5, 60, tft.width(), 90, TFT_BLACK);
  u8g2Schriften.setCursor(10, 90);
  u8g2Schriften.setFont(u8g2_font_helvB18_tf);

  u8g2Schriften.print("Temperatur: " + TemperaturMesswert + " °C");

  u8g2Schriften.setCursor(10, 140);
  u8g2Schriften.print("Luftfeuchtigkeit: " + LuftfeuchtigkeitMesswert + " %");

  Temperatur = WertBerechnen(Temperatur, (float)0.0, (float)40.0, (float)0.0, (float)40.0);
  Luftfeuchtigkeit = WertBerechnen(Luftfeuchtigkeit, (float)0.0, (float)100.0, (float)0.0, (float)100.0);

  dhtTemperatur.updateNeedle(Temperatur, 0);
  dhtLuftfeuchtigkeit.updateNeedle(Luftfeuchtigkeit, 0);
  delay(Wartezeit);
}

float WertBerechnen(float ip, float ipmin, float ipmax, float tomin, float tomax) {
  return tomin + (((tomax - tomin) * (ip - ipmin)) / (ipmax - ipmin));
}

100

101

102

103

104

105

106

107

108

109

110

111

112

#include “DHT.h”

#include “TFT_eSPI.h”

#include “TFT_eWidget.h”

// https://github.com/Bodmer/U8g2_for_TFT_eSPI

#include “U8g2_for_TFT_eSPI.h”

// DHT-Pin anpassen

int SENSOR_DHT = 15;

// Sensortyp festlegen

// DHT22

// #define SensorTyp DHT22

// DHT11

#define SensorTyp DHT22

// Sensor einen Namen zuweisen

DHT dht(SENSOR_DHT, SensorTyp);

// Objekt der Bibliothek TFT_eSPI erstellen

TFT_eSPI tft = TFT_eSPI();

// Objekte des Widgets erstellen

MeterWidget dhtTemperatur = MeterWidget(&tft);

MeterWidget dhtLuftfeuchtigkeit = MeterWidget(&tft);

// Wartezeit bis zur nächsten Messung

int Wartezeit = 20000;

// Objekt für Schriften von U8g2 (u8g2Schriften)

U8g2_for_TFT_eSPI u8g2Schriften;

void setup()

{

// Schriften von u8g2 tft zuordnen

u8g2Schriften.begin(tft);

// Sensor starten

dht.begin();

// tft starten

tft.init();

// wenn die Farben invertiert sind

// weiß = schwarz, schwarz = weiss …

// wenn nicht: Zeile mit // versehen

tft.invertDisplay(1);

tft.setRotation(0);

tft.fillScreen(TFT_BLACK);

Serial.begin(9600);

// rot: Start-Ende in %, gelb: Start-Ende in %, orange: Start-Ende in %, grün: Start-Ende in %

dhtTemperatur.setZones(75, 100, 0, 0, 25, 75, 0, 25);

dhtLuftfeuchtigkeit.setZones(0, 100, 0, 0, 25, 75, 0, 25);

// PositionX, PositionY, maximaler Wert, Text, Zahlen Skala

dhtTemperatur.analogMeter(20, 170, 40, “Grad C”, “0”, “10”, “20”, “30”, “40”);

dhtLuftfeuchtigkeit.analogMeter(20, 320, 100, “%”, “0”, “25”, “50”, “75”, “100”);

u8g2Schriften.setCursor(5, 30);

u8g2Schriften.setForegroundColor(TFT_WHITE);

u8g2Schriften.setBackgroundColor(TFT_BLACK);

u8g2Schriften.setFont(u8g2_font_inb27_mf);

u8g2Schriften.print(“DHT Messwerte”);

// Trennlinien

tft.drawFastHLine(1, 40, tft.width(), TFT_WHITE);

tft.drawFastHLine(1, 41, tft.width(), TFT_WHITE);

tft.drawFastHLine(1, 42, tft.width(), TFT_WHITE);

}

void loop()

{

// Temperatur lesen

float Temperatur = dht.readTemperature();

// in String umwandeln replace -> . durch , ersetzen

String TemperaturMesswert = String(Temperatur);

TemperaturMesswert.replace(“.”, “,”);

// Luftfeuchtigkeit lesen

float Luftfeuchtigkeit = dht.readHumidity();

// in String umwandeln replace -> . durch , ersetzen

String LuftfeuchtigkeitMesswert = String(Luftfeuchtigkeit);

LuftfeuchtigkeitMesswert.replace(“.”, “,”);

// nur Anzeige Temperatur/Luftfeuchtigkeit löschen

tft.fillRect(5, 60, tft.width(), 90, TFT_BLACK);

u8g2Schriften.setCursor(10, 90);

u8g2Schriften.setFont(u8g2_font_helvB18_tf);

u8g2Schriften.print(“Temperatur: ” + TemperaturMesswert + ” °C”);

u8g2Schriften.setCursor(10, 140);

u8g2Schriften.print(“Luftfeuchtigkeit: ” + LuftfeuchtigkeitMesswert + ” %”);

Temperatur = WertBerechnen(Temperatur, (float)0.0, (float)40.0, (float)0.0, (float)40.0);

Luftfeuchtigkeit = WertBerechnen(Luftfeuchtigkeit, (float)0.0, (float)100.0, (float)0.0, (float)100.0);

dhtTemperatur.updateNeedle(Temperatur, 0);

dhtLuftfeuchtigkeit.updateNeedle(Luftfeuchtigkeit, 0);

delay(Wartezeit);

}

float WertBerechnen(float ip, float ipmin, float ipmax, float tomin, float tomax) {

return tomin + (((tomax - tomin) * (ip - ipmin)) / (ipmax - ipmin));

}

Quellen

Letzte Aktualisierung: Nov. 13, 2025 @ 10:57
