Ziel des Projekts
Der Sensor BMP280 zeigt im Seriellen Monitor Temperatur und Luftdruck an.
Die Hardware

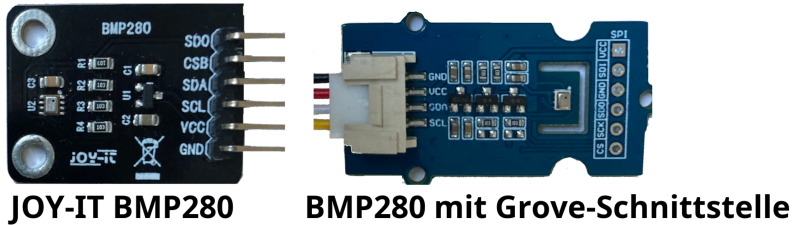

Der BMP280 wird in verschiedenen Bauformen mit unterschiedlicher Pinbelegung angeboten. Allen gemeinsam ist der Anschluss an die ⇒I²C-Schnittstelle.
Bei einem BMP280 mit sechs Pins müssen SDO und CSB ebenfalls an VCC (5V) angeschlossen werden.
Quelle: 🔗https://sensorkit.joy-it.net/de/sensors/ky-052

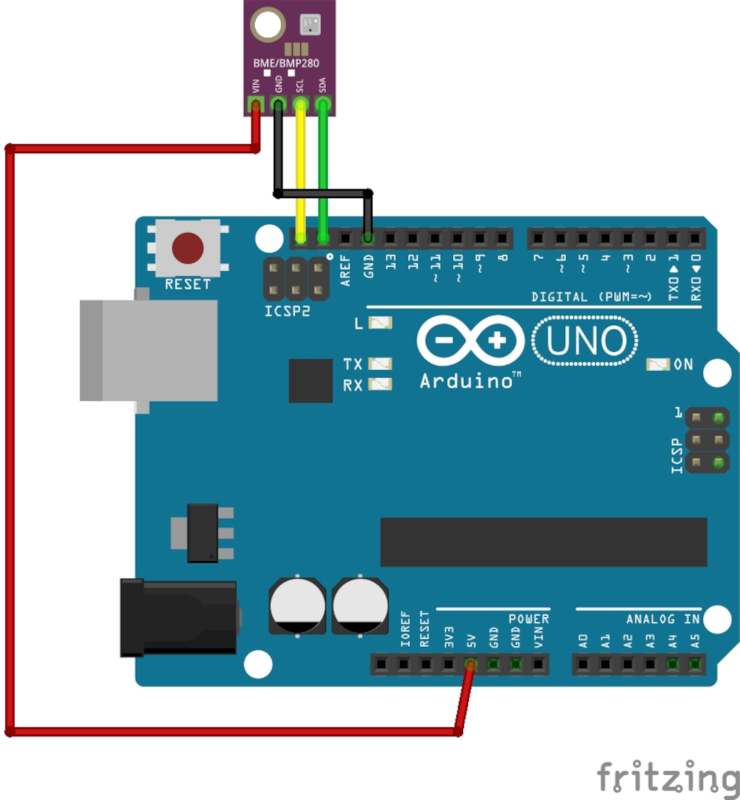

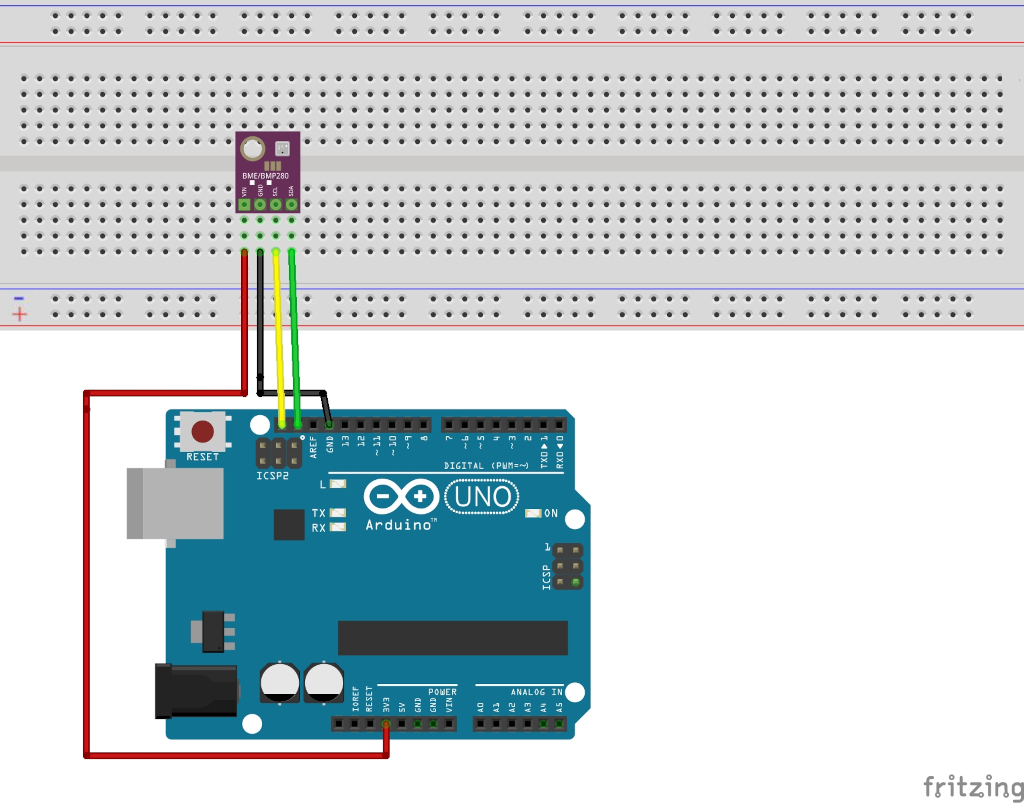

Der Schaltplan
Benötigte Bibliothek
Sollte der bmp280 mit dem Befehl bmp.begin() nicht funktionieren, muss die Adresse ergänzt werden. Sie kann mit diesem ⇒Programm ermittelt werden. Mögliche Adressen sind: 0x76 und 0x77
Das Programm
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 |
#include "Adafruit_BMP280.h" Adafruit_BMP280 bmp; void setup() { Serial.begin(9600); delay(1000); // BMP280 starten, bei Misserfolg Meldung anzeigen if (!bmp.begin(0x76)) { Serial.println("BMP280 nicht verbunden"); Serial.println("Verkabelung und/oder HEX-Adresse prüfen!"); Serial.println("Start mit möglichen HEX-Adressen:"); Serial.println("bmp.begin(0x76);"); Serial.println("bmp.begin(0x77);"); Serial.println("Programm wird beendet!"); while(1); } else Serial.println("BMP280 erfolgreich gestartet!"); } void loop() { // readTemperature() Temperatur messen und Messergebnis formatieren String Temperatur = String(bmp.readTemperature()); // . durch , ersetzen Temperatur.replace(".", ","); /* readPressure() Luftdruck messen und Messergebnis formatieren readPressure() liest in Pascal, Ausgabe in hPa (Hekto-Pascal) Ergebnis durch 100 teilen */ String Luftdruck = String(bmp.readPressure() / 100); Luftdruck.replace(".", ","); // Ausgabe Serieller Monitor Serial.println("Temperatur: " + Temperatur + "°C"); Serial.println("Luftdruck: " + Luftdruck + " hPa"); delay(3000); } |
