Arduino Ampel Bluetooth

Eine Ampel soll mit Hilfe eines Bluetooth-Moduls „per Hand“ geschaltet werden.

Beispiele für Bluetooth-Module HM-10/HC-08

Die Bluetooth-Module HM-10 und HC-08 arbeiten mit BLE (Bluetooth Low Energy) und können mit Android-Betriebssystemen und iOS umgehen.

Benötigte Bauteile:

3 LEDs (rot, gelb, grün)
3 Widerstände 220 Ω
Bluetooth-Modul HM-10/Bluetooth-Modul HC-08
Leitungsdrähte

Baue die Schaltung auf.
(Fahre mit der Maus über das Bild, um die Bezeichnunge der Bauteile zu sehen)

Wenn das Bluetooth-Modul korrekt angeschlossen ist, beginnt die Status-LED zu blinken. Um das Modul nutzen zu können, musst du eine App auf dem Smartphone installieren.

Für Android und iOS verfügbare Apps:

Arduino Bluetooth Controller

DSD-Tech

Info

Die eigentlich vorgesehenen Pins RX (0) und TX (1) werden beim Hochladen verwendet. Deshalb müsste das Bluetooth-Modul vor dem Hochladen herausgezogen und anschließend wieder eingesteckt werden. Über die Bibliothek SoftwareSerial können die Pins RX und TX anderen digitalen Pins zugeordnet werden. Das Herausziehen und Wiedereinstecken entfällt dann.

Im Kopf des Programms werden die Variablen definiert. Die eingebundene Bibliothek SoftwareSerial ist eine Standardbibliothek, sie muss nicht installiert werden.

#include "SoftwareSerial.h"

// Zuordnung von RX und TX: TX ⇒ 2, RX ⇒ 3
SoftwareSerial BTSerial(2, 3);

// über Bluetooth vom Smartphone gesendeter Wert
// dieser Wert wird im Programm ausgewertet
char btDaten;

// LEDs
int ROT = 5;
int GELB = 6;
int GRUEN = 7; </softwareserial.h>

#include "SoftwareSerial.h"

// Zuordnung von RX und TX: TX ⇒ 2, RX ⇒ 3

SoftwareSerial BTSerial(2, 3);

// über Bluetooth vom Smartphone gesendeter Wert

// dieser Wert wird im Programm ausgewertet

char btDaten;

// LEDs

int ROT = 5;

int GELB = 6;

int GRUEN = 7; </softwareserial.h>

Der setup-Teil definiert lediglich die pinModes für die LEDs und startet den über SoftwareSerial zugewiesenen Seriellen Monitor BTSerial. In den verwendeten Apps können die Meldungen dann gelesen werden.

void setup()
{
  BTSerial.begin(9600);
  pinMode(ROT, OUTPUT);
  pinMode(GELB, OUTPUT);
  pinMode(GRUEN, OUTPUT);
}

void setup()

{

BTSerial.begin(9600);

pinMode(ROT, OUTPUT);

pinMode(GELB, OUTPUT);

pinMode(GRUEN, OUTPUT);

}

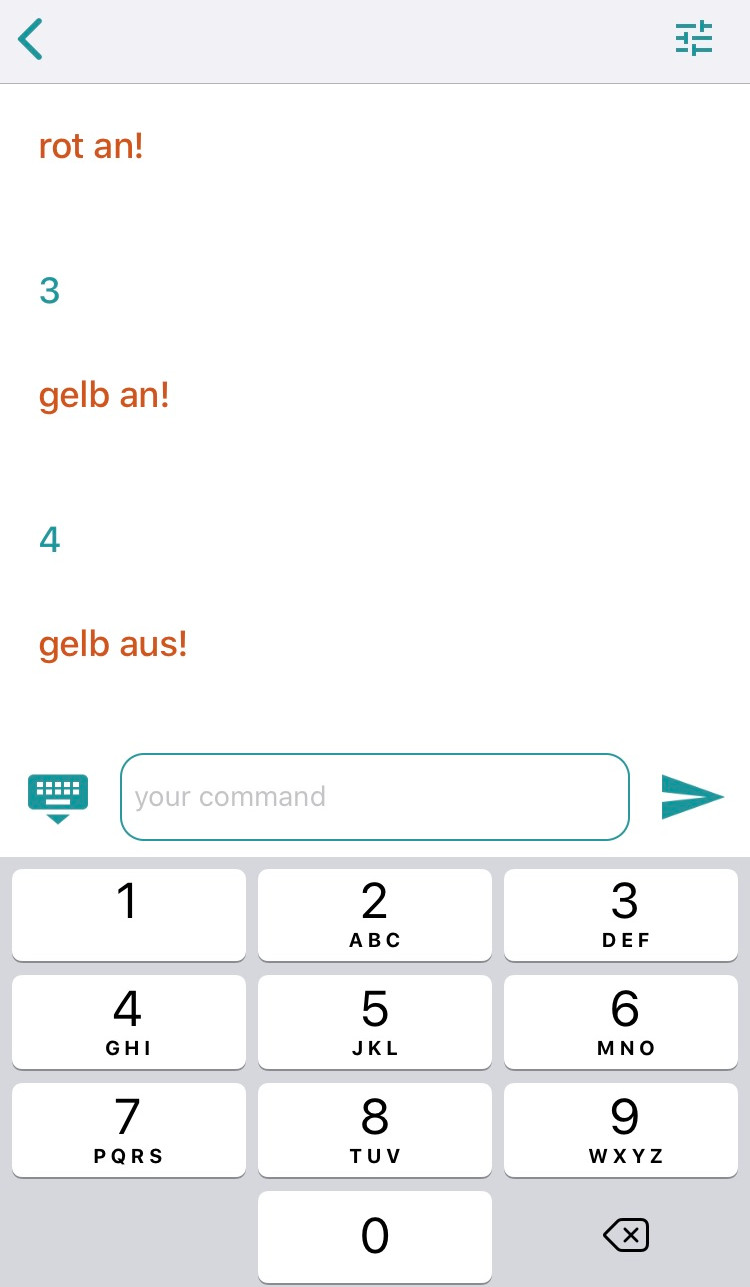

Den jeweiligen LEDs wurden in der App Werte zugewiesen, die im Programm mit BTSerial.read() gelesen werden:

LED schalten	Taste
rot ein	1
rot aus	2
gelb ein	3
gelb aus	4
grün ein	5
grün aus	6

Im loop-Teil wird den gelesenen Werten jeweils eine Aktion zugeordnet:

void loop()
{
  if (BTSerial.available())
  {
    // vom Smartphone gesendeten Wert lesen
    btDaten = BTSerial.read();

    // rot ein
    if (btDaten == '1')
    {
      digitalWrite(ROT, HIGH);

      // gelesenen Wert in der App anzeigen
      BTSerial.println("rot an!");
    }

    // rot aus
    if (btDaten == '2')
    {
      digitalWrite(ROT, LOW);
      BTSerial.println("rot aus!");
    }

    // gelb an
    if (btDaten == '3')
    {
      digitalWrite(GELB, HIGH);
      BTSerial.println("gelb an!");
    }

    // gelb aus
    if (btDaten == '4')
    {
      digitalWrite(GELB, LOW);
      BTSerial.println("gelb aus!");
    }

    // grün an
    if (btDaten == '5')
    {
      digitalWrite(GRUEN, HIGH);
      BTSerial.println("grün an!");
    }

    // grün aus
    if (btDaten == '6')
    {
      digitalWrite(GRUEN, LOW);
      BTSerial.println("grün aus!");
    }
  }
}

void loop()

{

if (BTSerial.available())

{

// vom Smartphone gesendeten Wert lesen

btDaten = BTSerial.read();

// rot ein

if (btDaten == '1')

{

digitalWrite(ROT, HIGH);

// gelesenen Wert in der App anzeigen

BTSerial.println("rot an!");

}

// rot aus

if (btDaten == '2')

{

digitalWrite(ROT, LOW);

BTSerial.println("rot aus!");

}

// gelb an

if (btDaten == '3')

{

digitalWrite(GELB, HIGH);

BTSerial.println("gelb an!");

}

// gelb aus

if (btDaten == '4')

{

digitalWrite(GELB, LOW);

BTSerial.println("gelb aus!");

}

// grün an

if (btDaten == '5')

{

digitalWrite(GRUEN, HIGH);

BTSerial.println("grün an!");

}

// grün aus

if (btDaten == '6')

{

digitalWrite(GRUEN, LOW);

BTSerial.println("grün aus!");

}

Info

⇒Bluetooth mit der App ArduinoBlue

Ampel mit Bluetooth-Modul schalten
